M5StackホルダーとLEGOマウント

M5StackとLEGOブロックを接続するためのホルダーとマウントを製作しました。LEGOブロックと組み合わせた電子工作をする時にご利用ください。変数で大きさを指定して作れますので、形状がフィットすればM5Stack以外のデバイスにも使えます。

データは、Tinkercadのコードブロックで作成し公開していますので、変数を変えることで様々な大きさのデバイスに対応できます。

M5Stackホルダー

プロジェクトを開く

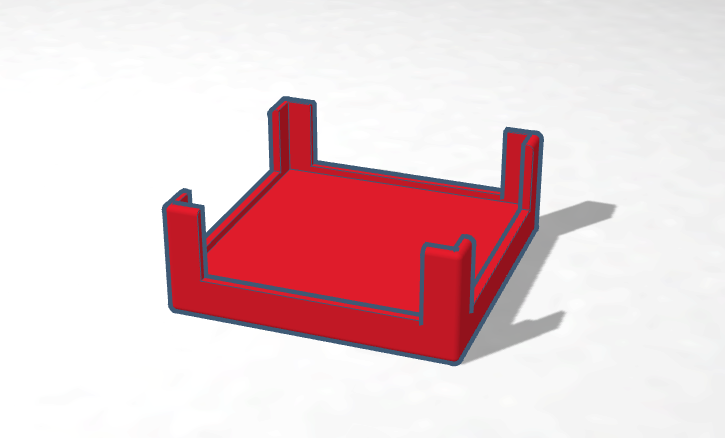

立方体の底と角だけを残した形状です。
リンク先のプロジェクトの以下の変数を変更してください。

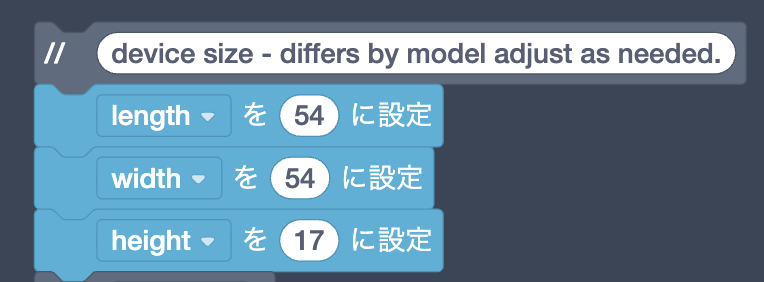

各変数の意味は以下の通りです、デバイスの大きさをそのまま設定してください。

変数名	意味
length	奥行き（単位：ミリメートル）
width	横幅（単位：ミリメートル）
height	高さ（単位：ミリメートル）

LEGOマウント

プロジェクトを開く

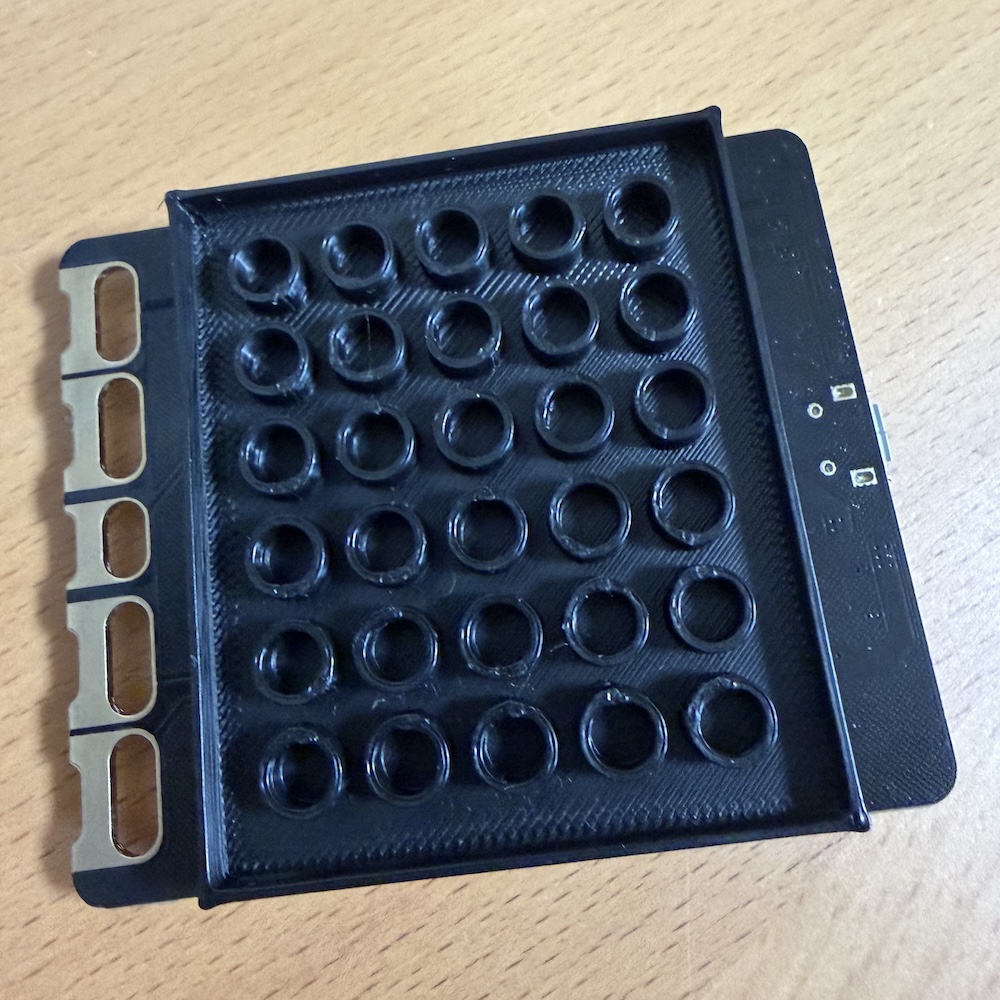

表面は平ら、裏面がLEGブロックの突起に接続できるようになっています。こちらも変数で自由な大きさが作れます。下の画像は10x10のLEGOブロックと接続できるように作ったものです。
リンク先のプロジェクトの以下の変数を変更してください。

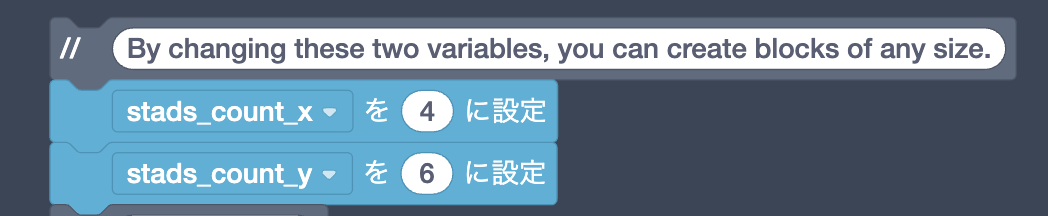

各変数の意味は以下の通りです、対応するブロックの突起の数を横・縦それぞれ設定してください。

変数名	意味
stads_count_x	接続するブロックの突起の数（横方向）
stads_count_y	接続するブロックの突起の数（縦方向）

利用例

こちらは、M5Stack BASICを縦置きにした時のサイズのホルダーとLEGOマウントを組み合わせてLEGOのプレートに接続したものです。

応用

デバイスホルダーはM5Stackを想定したシンプルな形状なので、この形状では利用できないデバイスや基板などもあると思います。その場合はホルダー部分だけを別途作成してLEGOマウントと組み合わせてお使いください。

micro:bit の拡張ボード”BitMaker V2”をLEGOブロックと接続するための部品をこちらに掲載しています。
